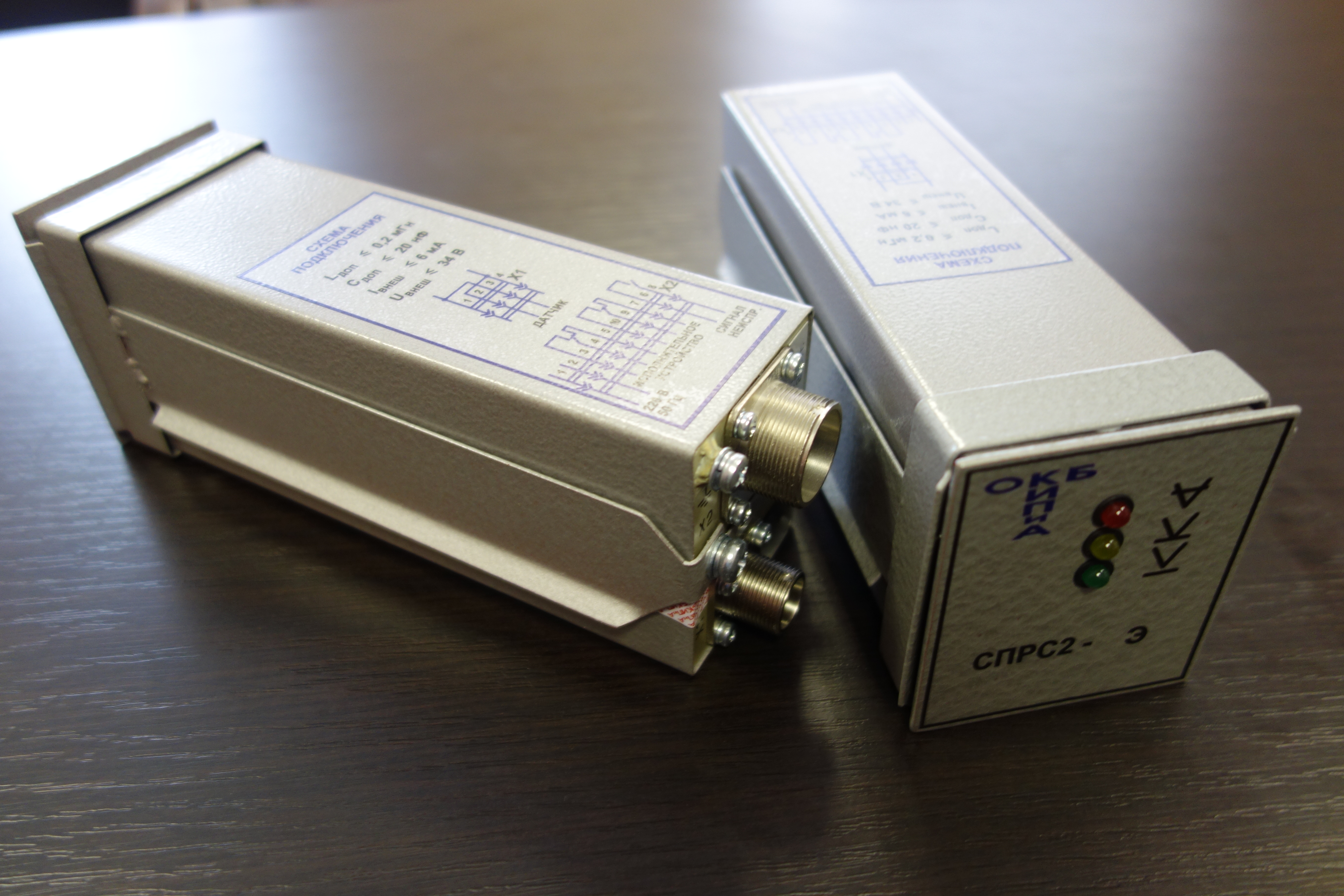

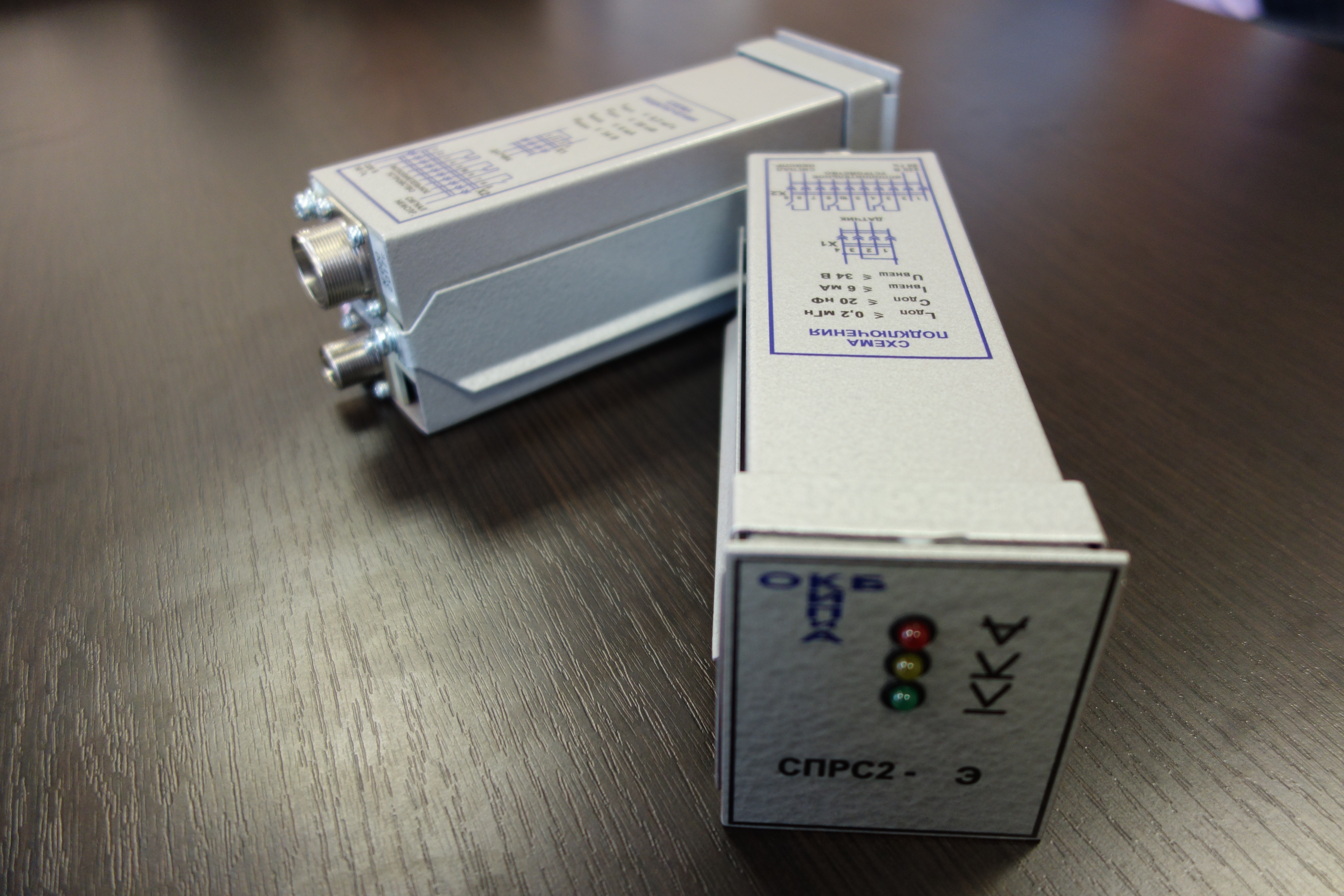

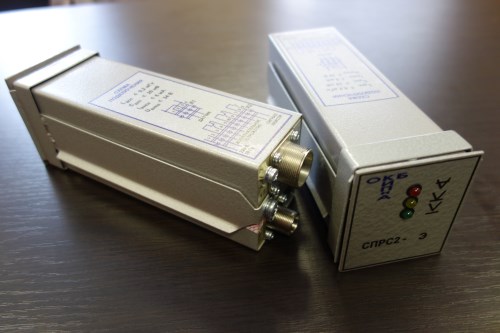

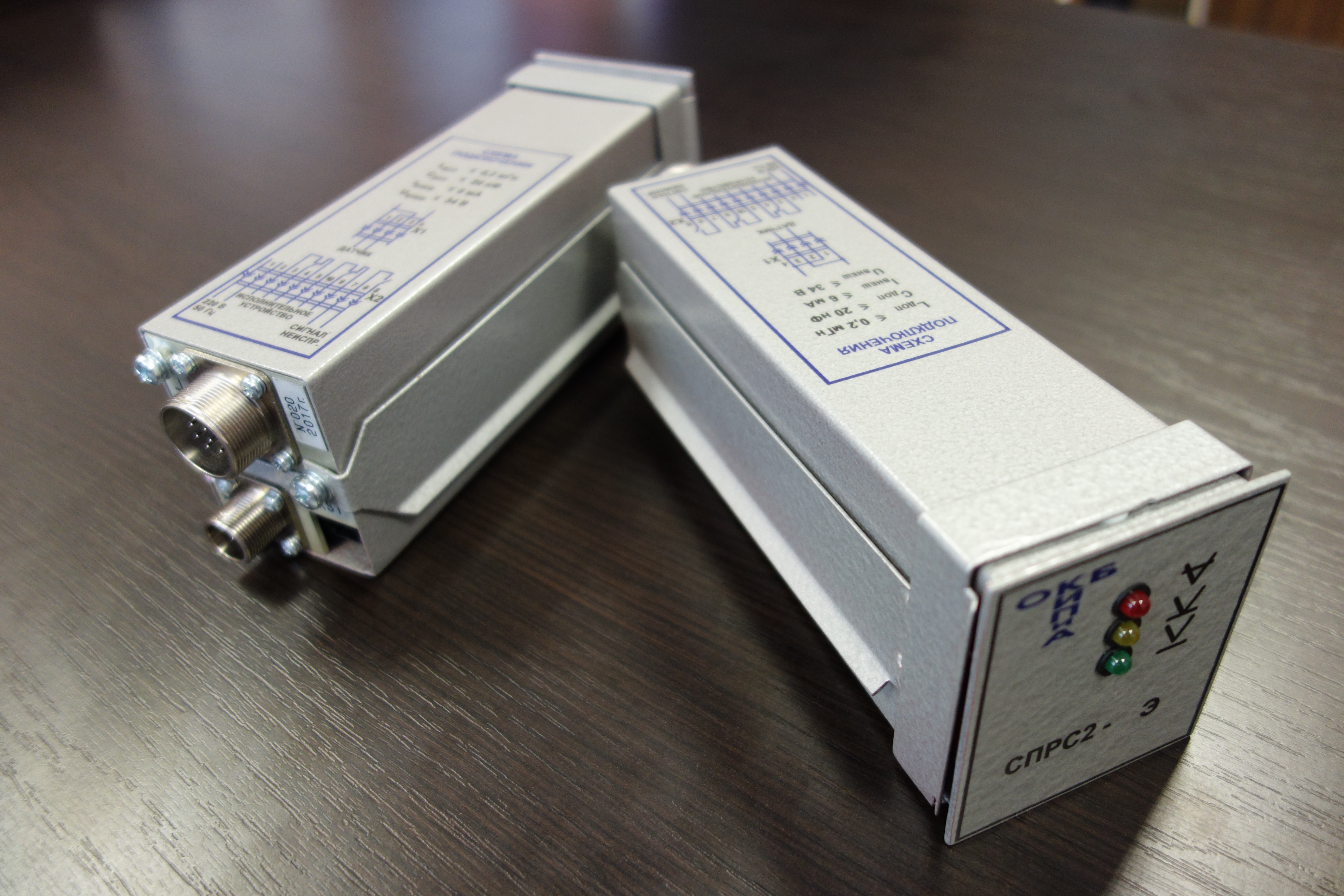

Сигнализатор предельных сопротивлений СПРС2
СПРС2   Э  (М, Р, В)

Сигнализатор предельных сопротивлений СПРС2 предназначен, в комплекте с резистивным датчиком, для выдачи информации о выходе сопротивления датчика за установленные гарантированные пределы (зоны).
К сигнализатору могут подключаться с помощью линий связи серийные датчики общего назначения (резистивные датчики уровня, давления и т.д).
Сигнализатор предельных сопротивлений может устанавливаться только во взрывобезопасных зонах.
Класс ядерной безопасности 3Н по НП-16-05 ОПБ ОЯТЦ
Сигнализатор имеет следующую номинальную статическую характеристику преобразования сопротивления резистивного датчика:
зона I гарантированной сигнализации (срабатывания)
    fном.(0  ≤  Rд  ≤  Ri макс)   ≤   rмин
зона II гарантированной сигнализации (отпускания)
    fном.(RII мин  ≤  Rд  ≤   ∞  )  ≥   rмакс
где Rд - сопротивление резистивного датчика;
Ri макс, RII мин - максимальное, минимальное сопротивление зон гарантированной сигнализации;
rмин, rмакс - выходное минимальное, максимальное сопротивление коммутирующих эле-ментов.

Сигнализатор обеспечивает следующие виды сигнализации при нахождении значений сопротивлений резистивного датчика в зонах гарантированной сигнализации:
    - cветовая сигнализация срабатывания (зона 1), отпускания (зона 2) и промежуточной зоны;
    - электрическая сигнализация срабатывания (зона 1) и отпускания (зона 2) в виде изменения выходного сопротивления коммутирующих элементов в пределах:
при срабатывании - R мин ≤ 0,5 Ом
при отпускании - R макс ≥ 5,0 МОм.

Изделие должно обеспечивать коммутацию нагрузки.
Время установления рабочего режима, минут, не более 1.
Длина линии связи, соединяющей сигнализатор с исполнительным устройством и (или)  ЭВМ, не более 300 м.
Обнаружение возникновения неисправности в электрической схеме сигнализаторов осуществляется автоматически
По пожарной безопасности сигнализатор относятся к приборам, неспособным самовоспламеняться и негорючим.
По устойчивости к воздействию температуры и влажности окружающего воздуха сигнализатор соответствует исполнению УХЛ4 по ГОСТ 15150.
Сигнализатор устойчив к воздействию температуры и влажности окружающего воздуха в пределах: температура воздуха, от 1 до 50 ºС; относительная влажность воздуха не более 80% при 35 ºС и более низких температурах, без конденсации влаги.
Сигнализатор устойчив к воздействию атмосферного давления от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.).
Степень защиты сигнализатора от воздействия окружающей среды в пределах степе-ни защиты IP20 по ГОСТ 14254.
Питание сигнализатора осуществляется от сети переменного тока частотой (50±1) Гц и номинальным напряжением 220 В с допускаемым отклонением от минус 15 до плюс 10%.
Потребляемая мощность не более 4,5 Вт.
Габаритные размеры сигнализатора 68 х 76 х 205 мм. Масса сигнализатора не более 2,0 кг.
Наработка сигнализатора на отказ не менее 2000 ч. Срок службы сигнализатора, не менее 6 лет.
Место размещения сигнализатора на высоте над уровнем моря, м - до 1000.

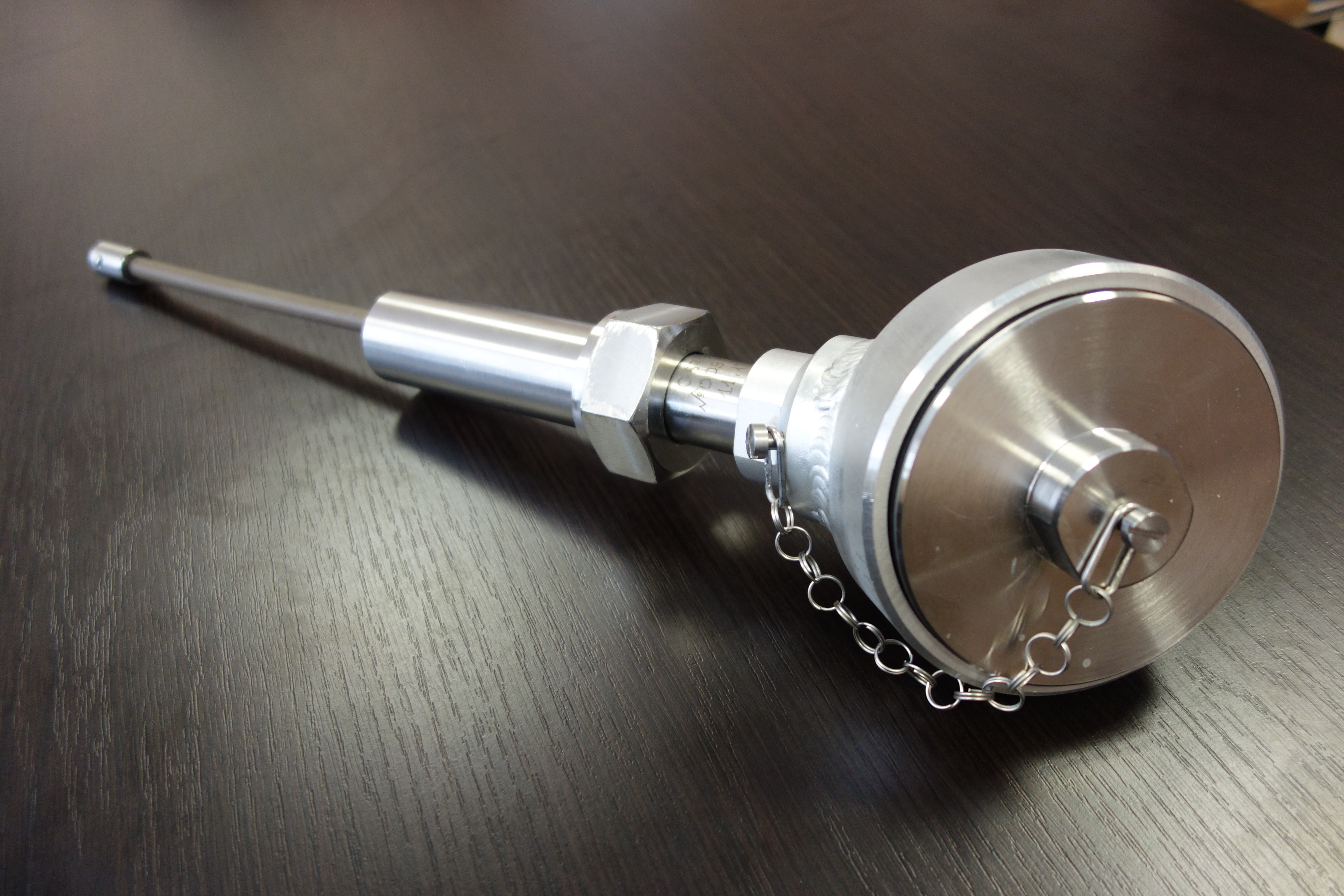

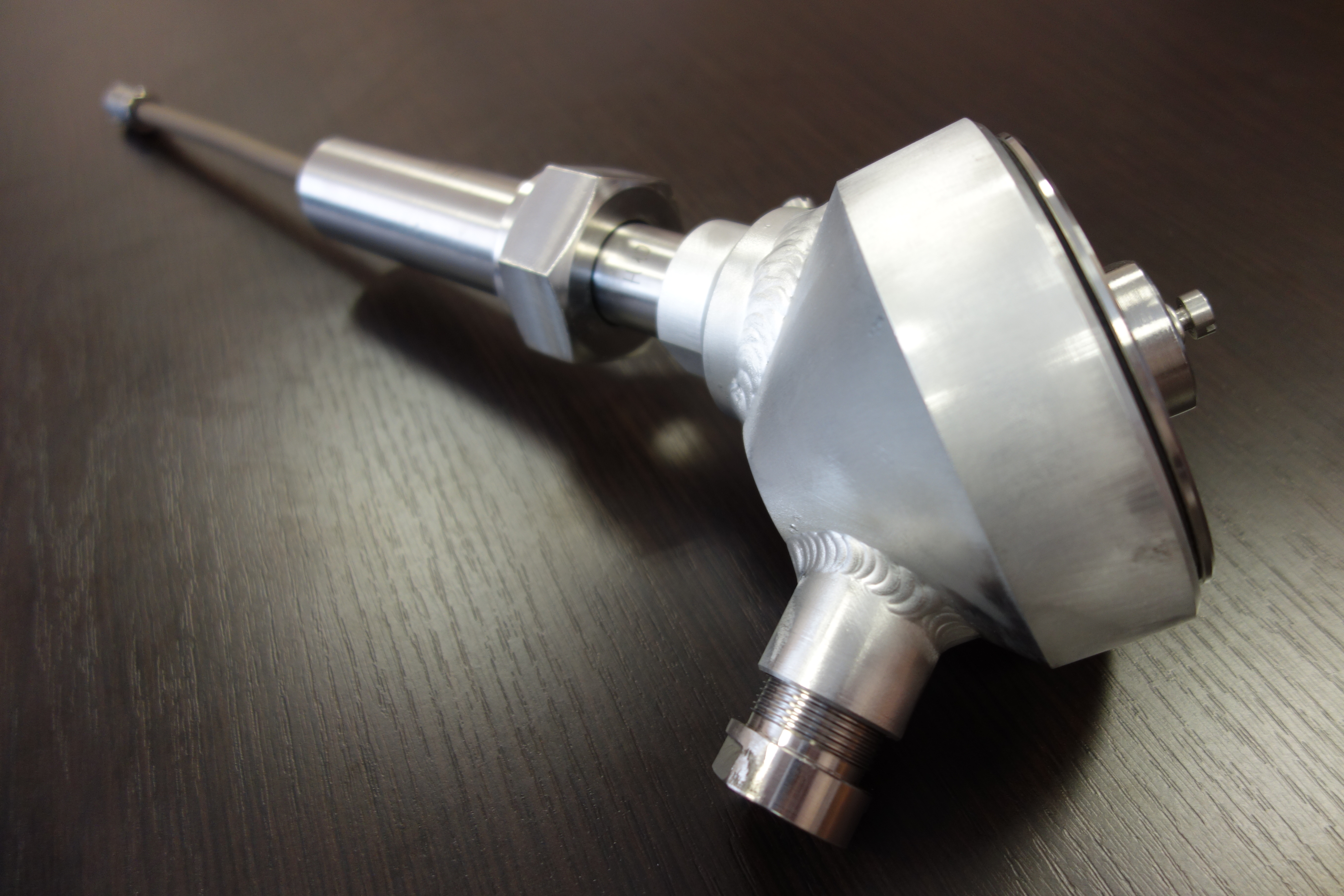

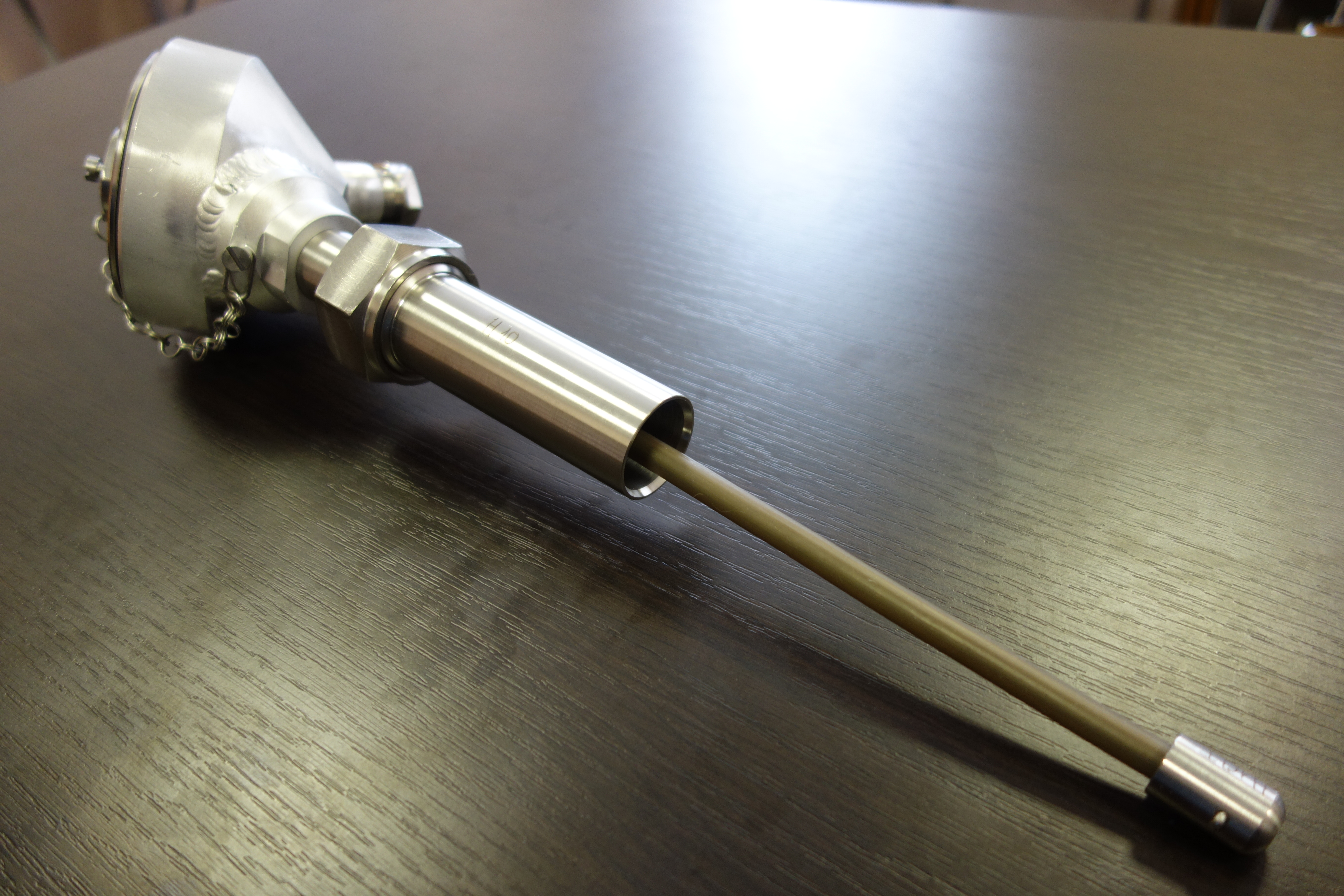

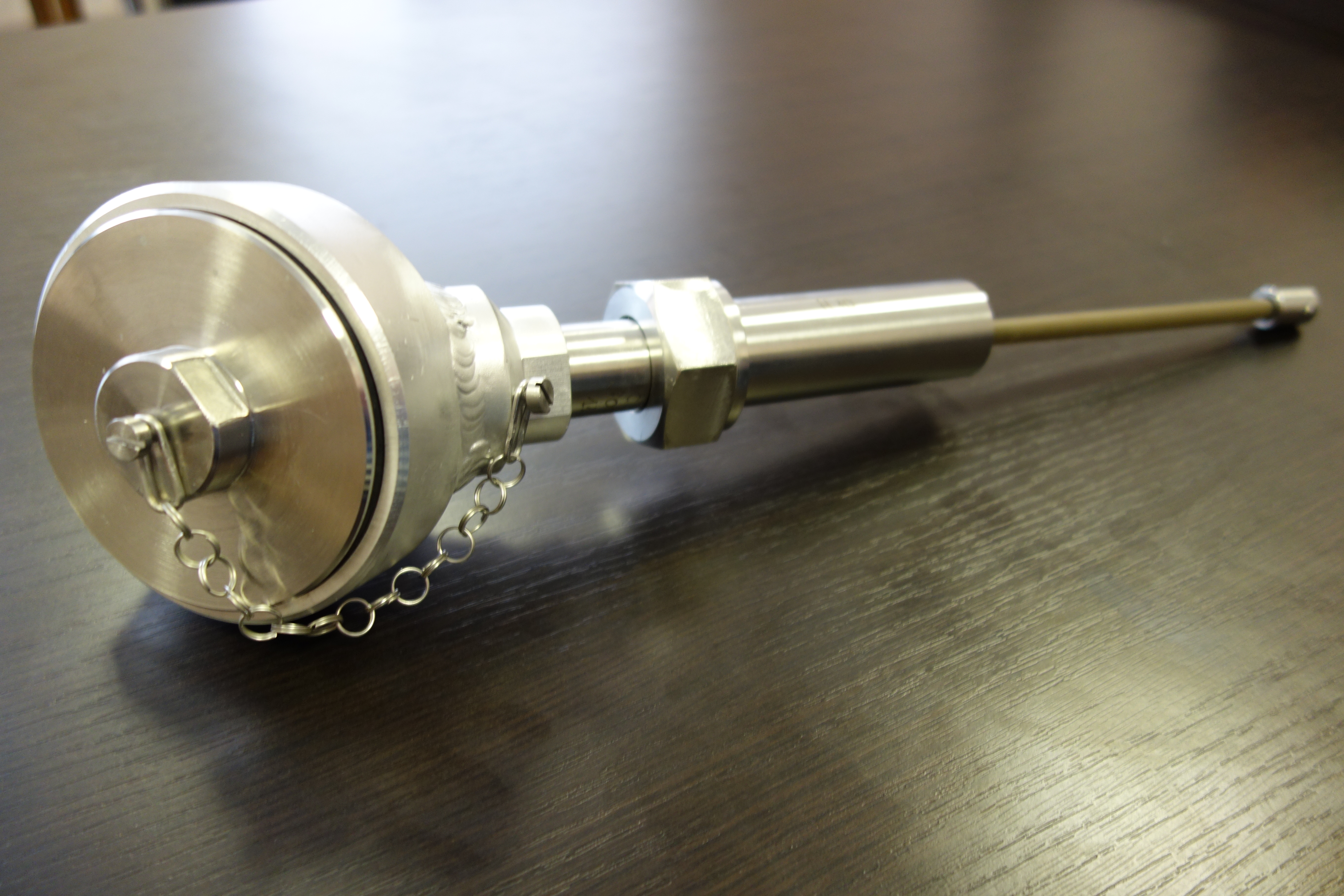

Датчик сигнализатора уровня С-57
С57 - 2А

Датчик сигнализатора уровня С57-2А предназначен для автоматической сигнализации значений уровня электропроводящей жидкости в герметически закрытых аппаратах и  для сигнализации наличия или отсутствия жидкости и осадков в трубопроводах  и отсеках.

Основные технические данные
- Электрическое сопротивление изоляции при температуре (20±5) ºС
и относительной влажности от 30 до 80 % не менее 100 Мом.
- Стоек к воздействию кислотной и щелочной среды.
- Датчик ремонту не подлежит.
- Избыточное давление не более 10 кгс/см².

Класс ядерной безопасности 3Н по НП-16-05 ОПБ ОЯТЦ.

Гарантийный срок службы  12 месяцев со дня ввода в эксплуатацию.
Срок службы - 5 лет.

Срок хранения в упаковке изготовителя не более 2 лет со дня отгрузки потребителю при хранении в условиях УХЛ4 по ГОСТ 15150-69.
С57 - 1А

Датчик сигнализатора уровня С57-1А предназначен для автоматической сигнализации значений уровня электропроводящей жидкости и для сигнализации наличия или отсутствия жидкости и осадков в приямках, каньонах и отсеках.

Основные технические данные
- Электрическое сопротивление изоляции при температуре (20±5) ºС
и относительной влажности от 30 до 80 % не менее 100 Мом.
- Стоек к воздействию кислотной и щелочной среды.
- Датчик ремонту не подлежит.


Класс ядерной безопасности 3Н по НП-16-05 ОПБ ОЯТЦ.

Гарантийный срок службы  12 месяцев со дня ввода в эксплуатацию.     Срок службы - 5 лет.

Срок хранения в упаковке изготовителя не более 2 лет со дня отгрузки потребителю при хранении в условиях УХЛ4 по ГОСТ 15150-69.

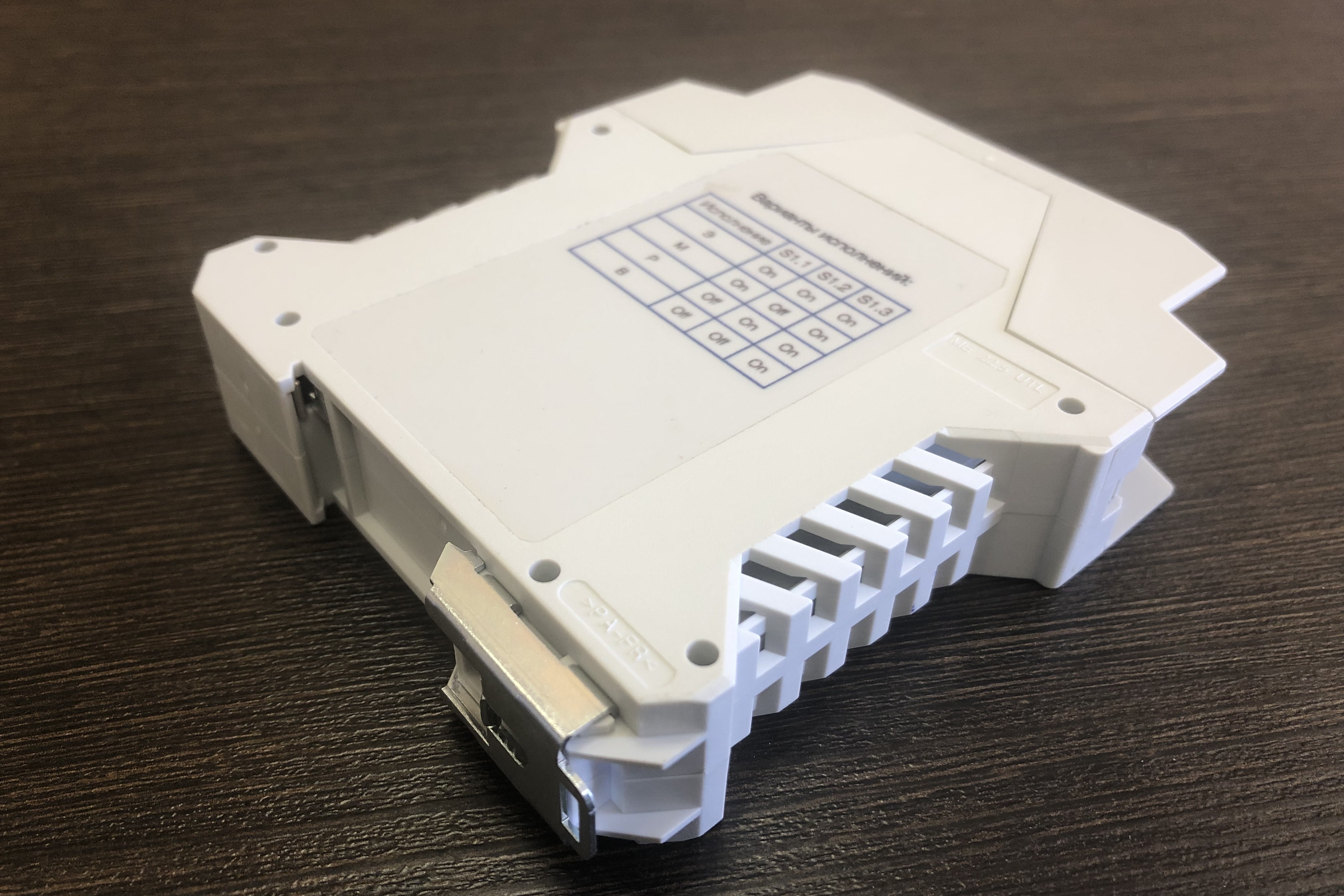

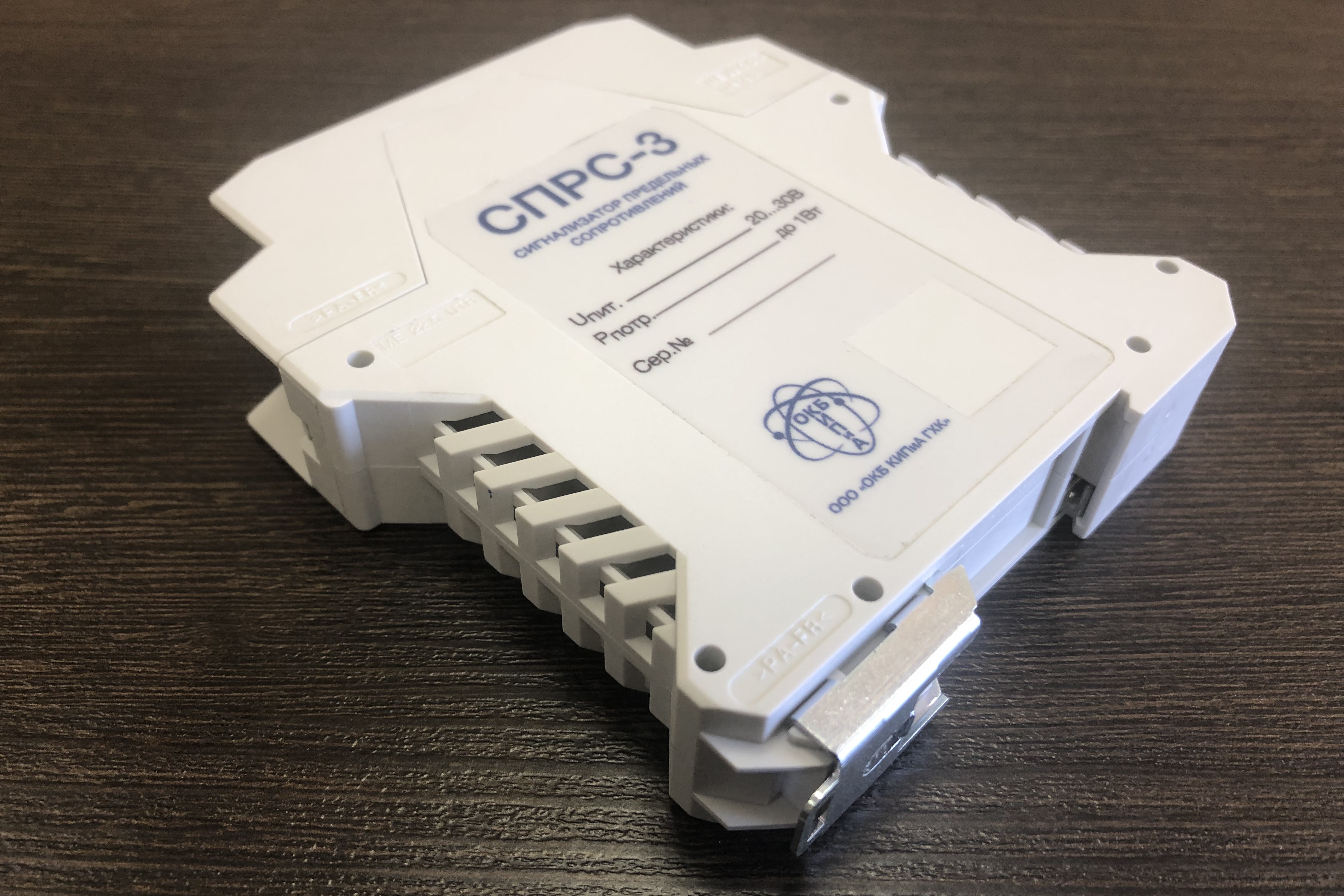

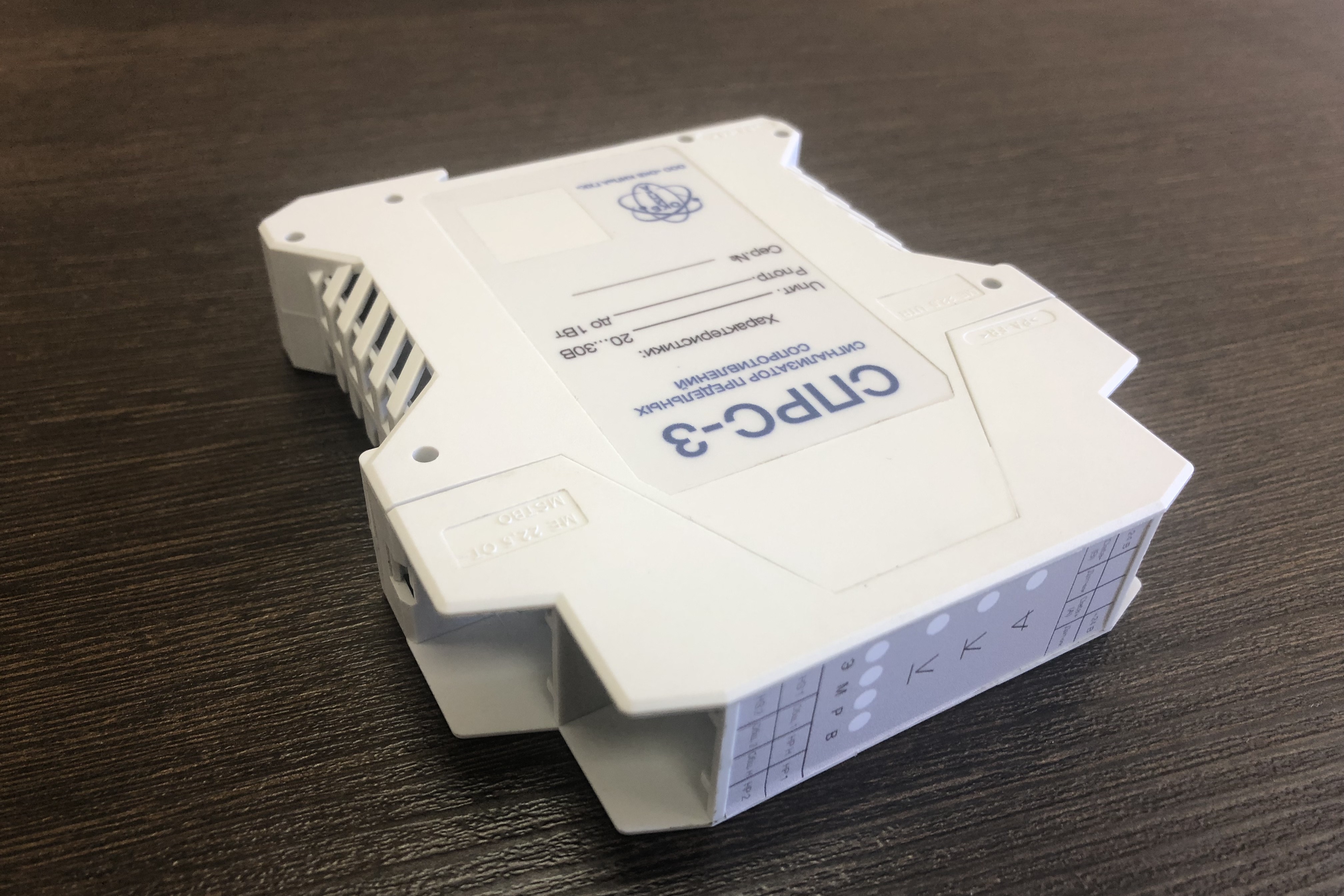

Сигнализатор предельных сопротивлений СПРС-3
СПРС-3   Э  (М, Р, В)

Сигнализатор СПРС-3, в комплексе с датчиком уровня С-57 (С57-1А   Ф01.0004.000.00ТУ, С57-2А Ф01.0005.000.00ТУ, Л1533.000.00, Л1553.000.00) или аналогичным, предназначен для контроля уровня или наличия электропроводящей жидкости, в том числе дистиллированной воды, растворов щелочей, кислот и солей.
Сигнализатор имеет универсальное исполнение, выбор требуемого варианта исполнения Э, М, Р или В производится на месте эксплуатации.
Сигнализатор может устанавливаться только во взрывобезопасных зонах. Сигнализатор должен эксплуатироваться в заземленном металлическом боксе или шкафу (стойке).
Сигнализатор не является средством измерения и не имеет метрологических характеристик.
Сигнализатор обеспечивает следующие виды сигнализации при нахождении значений сопротивлений резистивного датчика в зонах гарантированной сигнализации:
- cветовая сигнализация срабатывания (зона 1), отпускания (зона 2) и промежуточной зоны;
- электрическая сигнализация срабатывания (зона 1) и отпускания (зона 2) в виде изменения выходного сопротивления коммутирующих элементов (контактов реле).
Класс безопасности сигнализатора для применения на объектах использования атомной энергии - 2Н, 2НУ, 2У, 3Н, 3НУ, 3У, 4Н, 4У, 4НУ согласно НП-001-15, НП-016-05.


Технические характеристики
Параметр Значение
Напряжение питания постоянного тока, В От 20 до 30
Потребляемая мощность в диапазоне питающих напряжений,
не более, Вт
1
Исполнение универсальное, выбор требуемого варианта
исполнения Э, М, Р или В производится на месте эксплуатации
Э, М, Р, В
Системный интерфейс физического уровня RS485
Скорость обмена, бит/с 9600
Системный протокол обмена данными Modbus RTU
Степень защиты обеспечиваемая оболочкой по ГОСТ 14254 IP20
Климатическое исполнение по ГОСТ 15150 УХЛ4
Режим работы круглосуточный
Габаритные размеры, мм 23х99х115
Масса, не более, кг 0,2
Время установления рабочего режима, не более, мин 0,5
Зоны гарантированной сигнализации СПРС-3
Вариант исполнения сигнализатора   Сопротивление зоны гарантированной сигнализации, кОм
Зона 1
(срабатывание)
0 ≤ RД ≤ RI макс
Зона 2
(отпускание)
RII мин ≤ RД ≤ ∞
Э (электропроводящая) 0… 2 10,0… 105
М (малоэлектропроводящая) 0… 10,0 50,0… 105
Р (разреженная) 0… 50,0 220,0… 105
В (вода дистиллированная) 0… 220,0 1000,0… 105
Примечание:  RД - сопротивление датчика, RI макс - максимальное сопротивление,
RII мин - минимальное сопротивление зон гарантированной сигнализации.

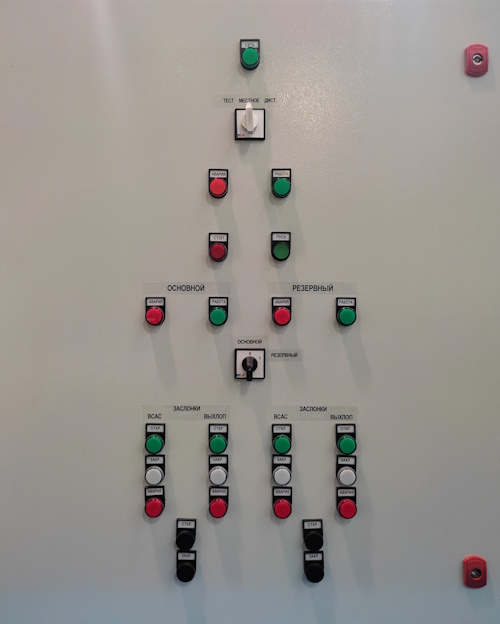

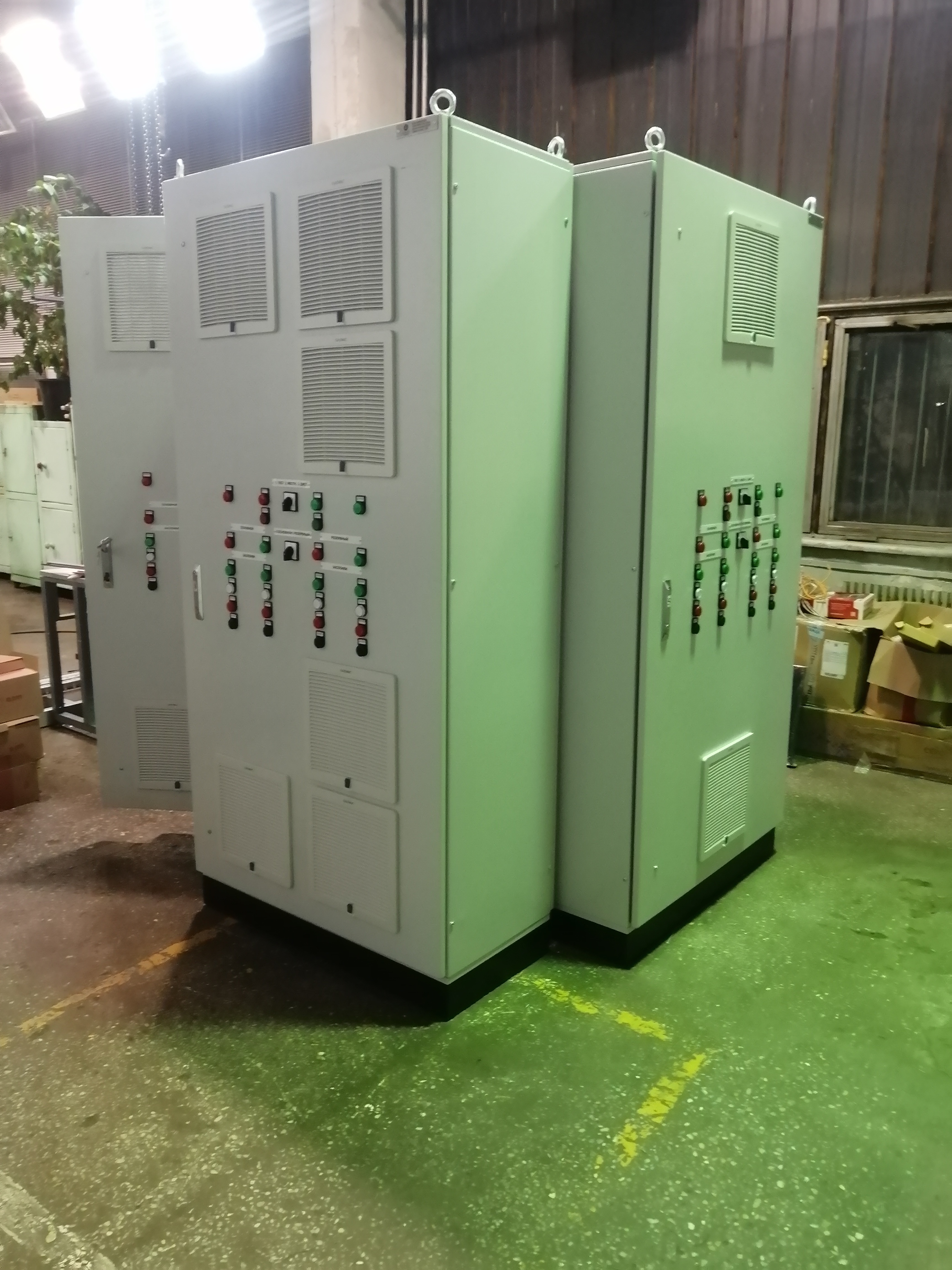

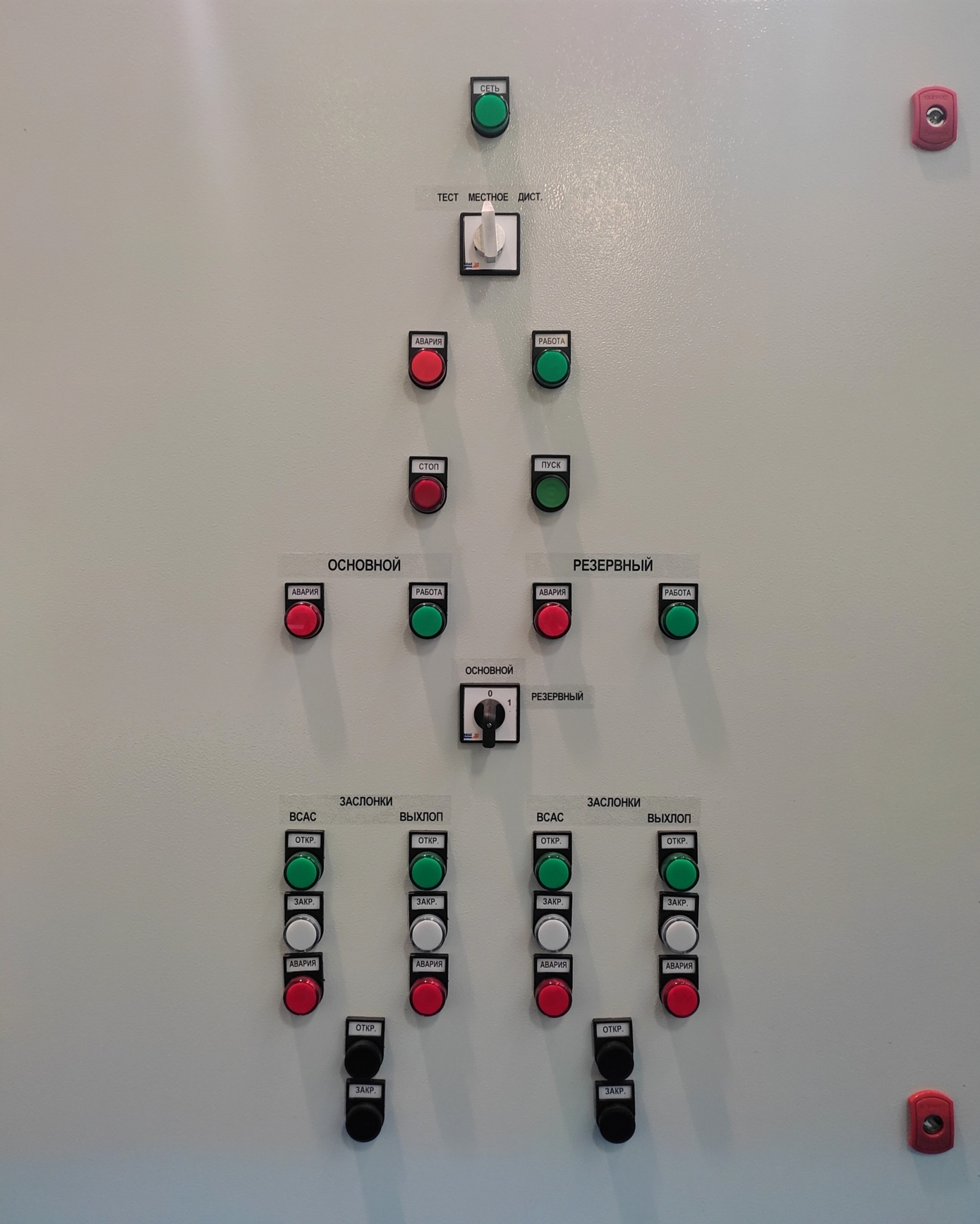

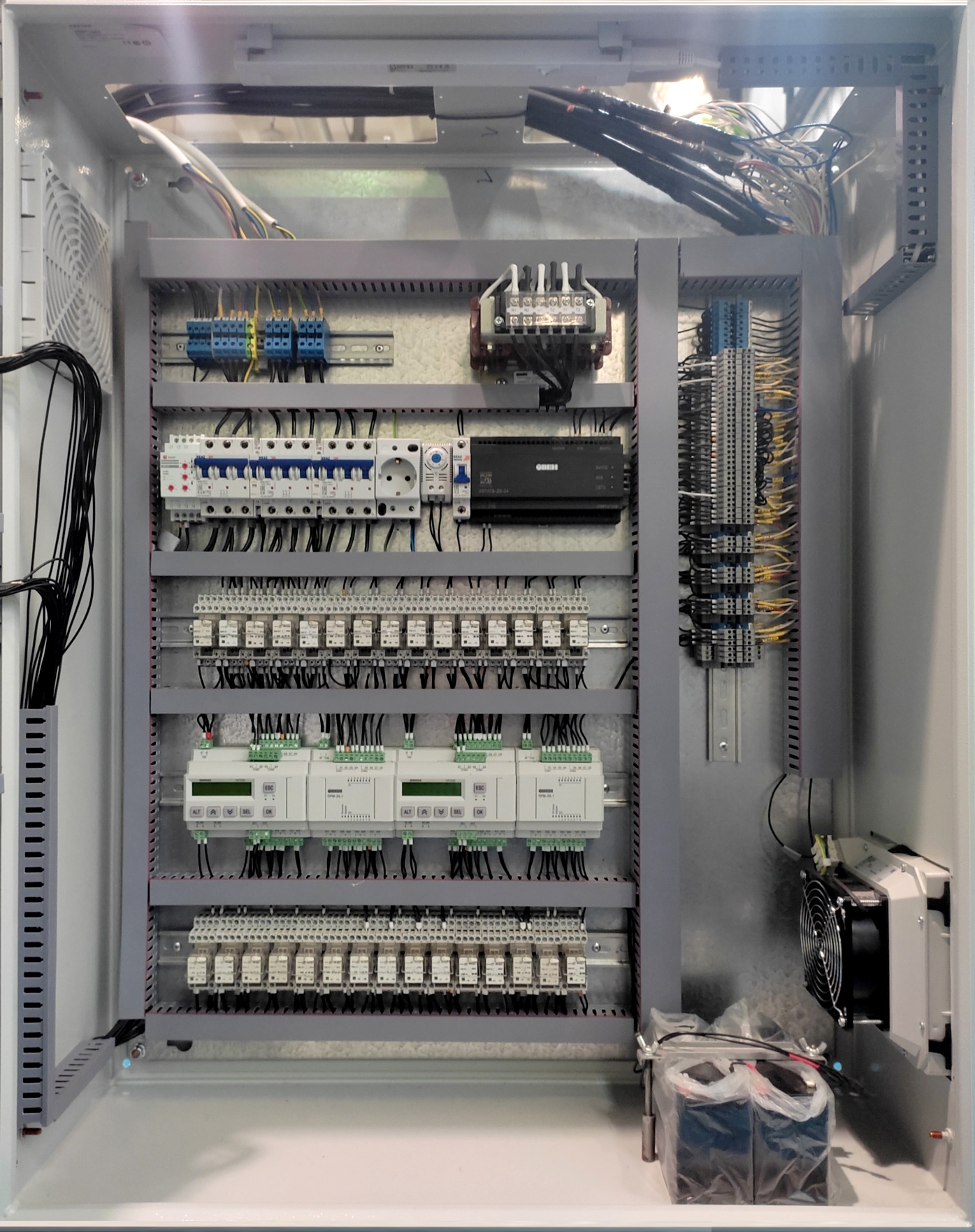

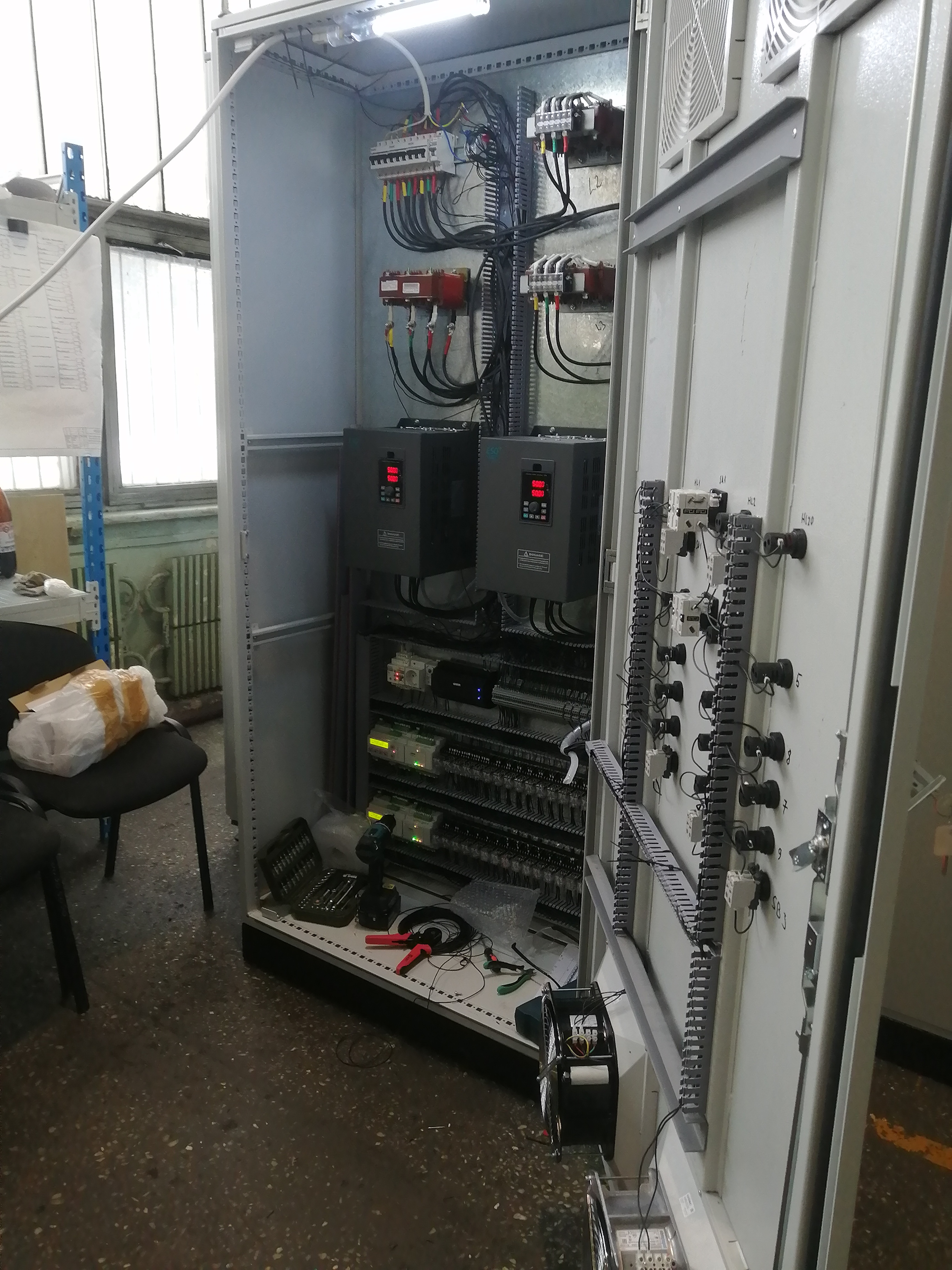

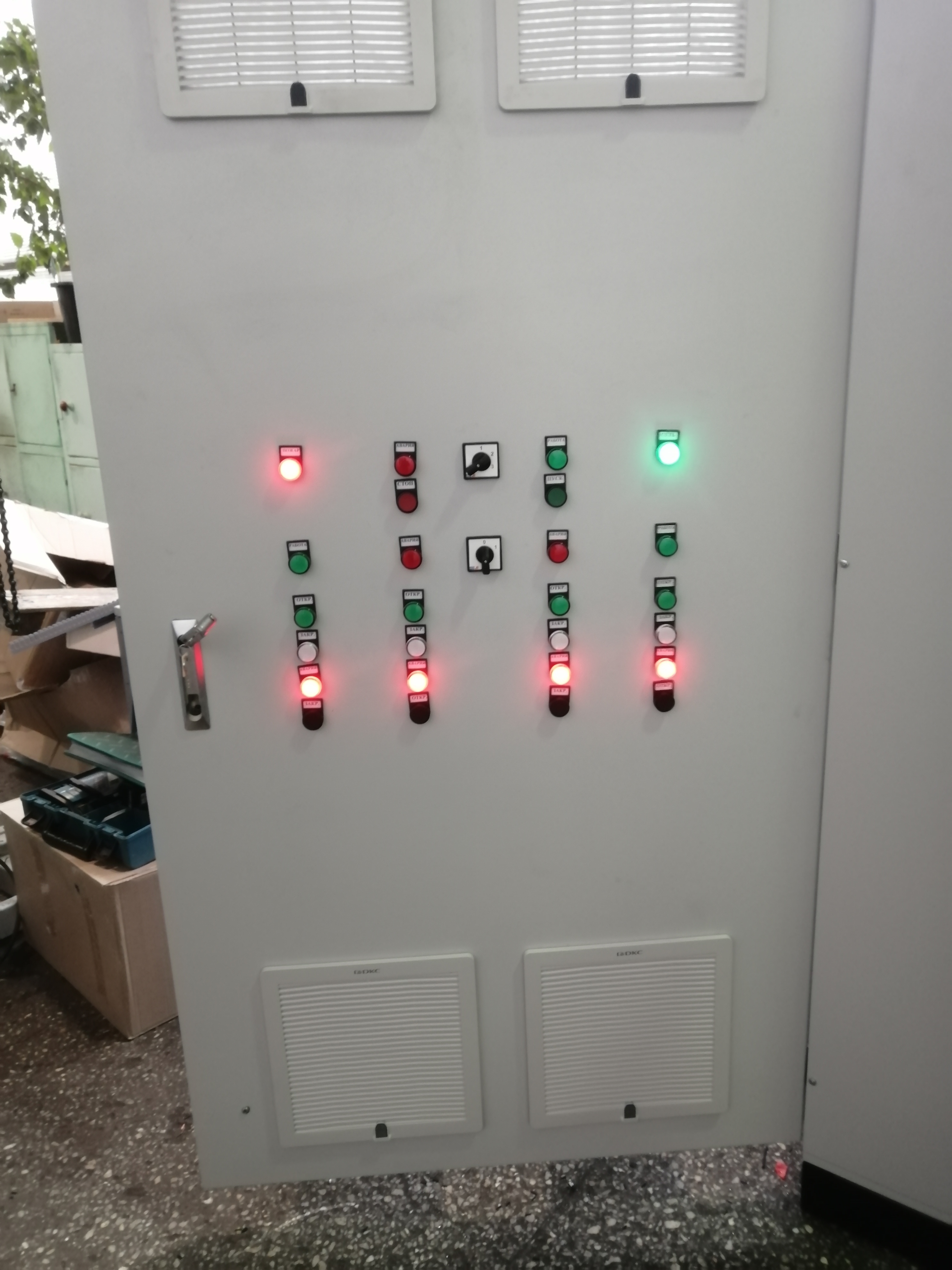

Шкаф управления вытяжной вентиляцией (ШУВВ)
ШУВВ

Шкаф управления вытяжной вентиляцией (ШУВВ) Ф01.0026.000.00 предназначен для управления работой системы вытяжной вентиляции на объектах использования атомной энергии а также на других промышленных и гражданских объектах.

ШУВВ обеспечивает:
- управление работой двух вентиляторов - «основной», «резервный»;
- управление работой вентиляционных заслонок в количестве 4 штук;
- режимы пуска работы вентиляторов «ручной», «автоматический»;
- регулирование и автоматическое поддержание скорости вращения вентиляторов;
- автоматический перезапуск работы вентиляторов при нарушении нормального режима работы сети питающего напряжения на время до одной минуты;
- контроль работы вентиляторов по перепаду давления между выхлопом и всасом;
- возможность проверки работы заслонок в ручном режиме;
- передачу информацией о состоянии вентиляторов и заслонок в вышестоящую систему автоматического управления;
- настройку и сохранение в энергонезависимой памяти параметров работы вентиляторов.


Технические характеристики
Параметр Значение
Напряжение питания шкафа, переменный ток частотой 50 Гц, В 220
Мощность потребляемая оборудованием шкафа, ВА, не более 160
Напряжение питания преобразователей частоты, переменный ток
частотой 50 Гц, В
трёхфазный,
380
Напряжение питания приводов заслонок переменного тока
частотой 50 Гц, В
220
Количество вентиляторов, управляемых ШУВВ 2
Количество заслонок, управляемых ШУВВ 4
Режимы управления работой вентиляторов местное,
дистанционное
Управление включением преобразователей частоты независимое,
НР контакты
Контроль ошибок работы преобразователей частоты внешние сигналы,
НР контакты
Управление скоростью вращения вентиляторов токовое,
4…20 мА
Контроль работы вентилятора по перепаду давления внешний сигнал,
НР контакт
Контроль загрязненности фильтра внешний сигнал,
ток 4-20 мА
Останов работы вентиляции по сигналу «Пожар» внешний сигнал,
НЗ контакт
Количество дискретных сигналов состояния ШУВВ передаваемых
в вышестоящую систему автоматического управления
19,
НР контакт
Режим работы круглосуточный
Габаритные размеры, мм 1000х800х300
Преобразователи частоты, приводы воздушных заслонок, реле перепада давления с дискретным выходом, измерители перепада давления с токовым выходом 4…20 мА в состав шкафа не входят.

Электрическая мощность вентиляторов, подключаемых к ШУВВ, указывается в заказе на изготовление шкафа и определяется параметрами преобразователей частоты.
